14-1 目的與意義

Continuous, Dashed, Chain 以及Chain Double-Dashed 都是繪圖上常用到的線型。
線型是一些線段固定比例的組合。
我們不需要使用到很粗的線,但希望保持一定的線粗與比例,使圖面整潔美觀。
對一般機械製圖而言,可見線段線粗 0.25mm為細、0.5mm為粗。

線型的優先順序

如果有超過一種以上的線段重疊,就要參考以下的優先順序:
  1. 可見線段
  2. 隱藏線
  3. 切平面線
  4. 中心線
  5. 重力線
  6. 標註線
文字與符號比線段更為優先,所以應該斷開線段先插入文字與符號。

線型與說明

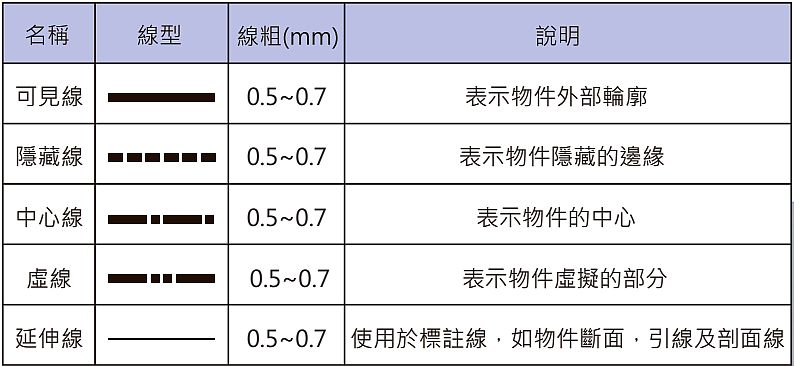

線型與線粗

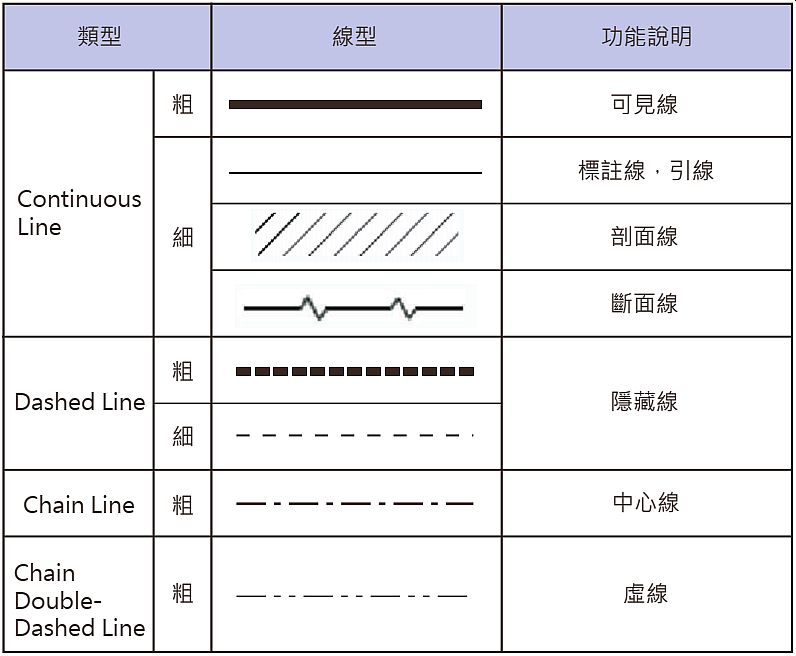

線型與功能

各類線型具體應用
