3-1 介面功能說明

1. 應用程式選單
2. 快速存取工具列
3. 文字下拉選單
4. 功能區面板(Ribbon)
5. 工具列
6. 繪圖區
7. 命令列
8. 狀態列

3-2 應用程式選單

新版CADian 提供應用程式選單，快速存取工具列以及功能區選項版等新型操作介面。
主要操作介面是功能區面板以及位於CADian視窗左上角的應用程式選單。
這取代了傳統的文字下拉選單架構，能讓使用者更快速存取常用的工具。
點擊CADian視窗左上角的應用程式選單圖示，可以快速執行下列功能：

• 新增，打開，儲存及另存檔案
• 匯入不同格式圖檔(支援*.SAT/*.DGN/*.DXF格式)
• 匯出圖檔成為不同格式
• 發佈,可批次出圖也可直接email傳送
• 出圖(列印)
• 圖檔公用程式：包含檢核，清除及修復圖面等工具
• 顯示最近開啟的圖檔
• 選項設定
• 關閉圖檔及CADian

3-3 快速存取工具列

快速存取工具列位於視窗左上角，內建多種常用指令。它有2種狀態分述如下:
當未開啟任何圖檔時，快速存取工具列僅顯示 新增，打開圖示。
當開啟圖檔時，快速存取工具列顯示 :

1. 新增
2. 打開
3. 儲存
4. 另存
5. 出圖
6. 復原
7. 重做
8. 切換繪圖區設定
9. 圖層控制
10. 設定快速存取工具列

按下圖示可以顯示設定選項

3-4 文字下拉選單

截至目前為止，在功能區面板出現之前，文字下拉選單仍是主要的操作方式，其中包含了大多數的指令。
當您點擊位於快速存取工具列下方的文字下拉選單標題時，子選單也會同時出現。
子選單包含許多可以立刻執行的指令。在子選單右方，當游標停駐在三角形符號(▶)時，會展開顯示更多指令選項。

3-5 功能區面板

自從AutoCAD 2009開始提供功能區面板做為主要操作方式，自CADian2012起也開始提供。
功能區面板是使用類似Window 7圖形操作介面的工具群組。
它使用點擊圖示的方式執行指令。
CADian將功能選項板設置在文字下拉選單的下方。
當您點擊功能選項板標籤時，會切換不同的指令群組(面板)。
因此，當您點擊[開頭]標籤時，面板即會顯示[繪製]、[修改]、[性質]...等指令群組。
某些選項板包含額外的指令。當按下選項板右下方的彈出按鈕時(如下圖紅框處)，會顯示更多相關的對話窗及選項。

如何切換功能區面板與傳統工具列

請在功能區面板處，按下滑鼠右鍵後，會出現以下快速選單
若按下[最小化功能區]即可隱藏功能區面板
勾選[選單列]即可顯示傳統工具列

3-6 繪圖區

繪圖區是使用者繪製，修改及顯示圖形物件的區域。也是所有指令運作的區域。
較大的繪圖區，可以不用頻繁的放大縮小或平移圖面，以便增進使用者繪圖的效率，所以建議不要開啟過多的工具列而縮小了繪圖區的可視區域。

3-7 UCS圖示

UCS 圖示位於繪圖區左下方。
用在3D空間中，指示視埠物件的X，Y，Z象限方向。
UCS圖示顯示繪圖區3D空間及原點(0,0,0)，原點是固定不會改變的點。
UCS圖示在3D繪圖中，扮演了很重要的角色。
使用 UCSICON 指令，可以控制UCS圖示的顯示與位置。

3-8 命令列

一般而言，命令列固定在視窗最下方。
命令列是使用者與CADian溝通的橋梁。
使用者使用鍵盤輸入命令，然後CADian回應更多提示或選項給使用者，當然也會回應錯誤訊息。
因此，使用者不能完全忽視命令列。
如果使用者要了解所有命令列的顯示，除了馬上使用它外，別無他法。
另外，CADian從CADian2017起開始提供智慧化命令追蹤功能，只要輸入第一個字母，CADian就能搜尋並提供可用的命令，讓您不用再背完整指令。
您也可以使用查詢視窗的方式顯示更詳細的物件性質。
按下 F2 即可顯示CADian操作紀錄視窗如下。
設定命令列的顯示方式,請輸入 CMDBAR 命令，可用選項如下 :

3-9 狀態列

狀態列可以讓使用者觀察目前游標的座標值及設定其他的輔助工具。

在輔助工具項上按下滑鼠右鍵會顯示如下圖的彈初選單，讓使用者可以快速切換或是編輯設定值。

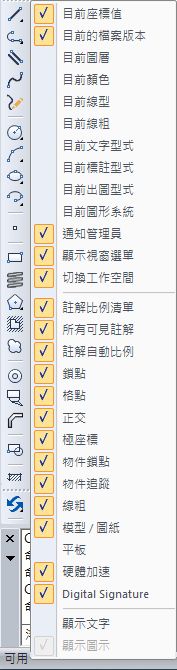

如果使用者在[可用]列上按下滑鼠右鍵，即可加入或移除輔助工具選項。

如果在輔助工具名稱前打勾，即可在狀態列中顯示該輔助工具。

狀態列相關指令

3-10 設定十字游標

十字游標為滑鼠所控制，用來設定位置及選擇物件。
預設的十字游標，是位於繪圖區的無限大十字交錯線段。
您可以在下拉選單中，選擇 [工具(T)] →[選項(N)]，出現以下視窗後，切換到 [顯示] 標籤，如下圖 [十字游標大小] 的群組，拖曳選擇游標大小值。
