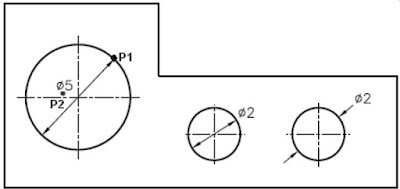

34-1 直徑標註

標註圓或弧的直徑。

1、下拉選單 ：[標註]→[直徑]
2、工具列圖示 ：
3、功能區面版：[註解]→[標註]→[直徑]
4、命令：DIMDIAMETER

命令： _DIMDIAMETER
請選取弧線或圓： P1
標註文字 = 3.7723
角度（A）／多行文字（M）／文字（T）／＜標註線位置＞： P2

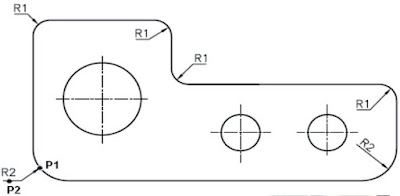

34-2 半徑標註

標註圓或弧的半徑。

1、下拉選單：[標註]→[半徑]
2、工具列圖示 ：
3、功能區面版：[註解]→[標註]→[半徑]
4、命令：DIMRADIUS

命令： _DIMRADIUS
請選取弧線或圓： P1
標註文字 = 1.8861
角度（A）／多行文字（M）／文字（T）／＜標註線位置＞： P2

34-3 角度標註

標註選取物件或是3點之間的角度，可以選擇線段，弧及圓物件。

1、下拉選單 ：[標註]→[角度]
2、工具列圖示：
3、功能區面版：[註解]→[標註]→[角度]
4、命令 ： DIMANGULAR

命令： _DIMANGULAR
請按Enter指定角度．／＜選取線段，弧或圓＞： P1
請指定其他角度標註的線段： P2
角度（A）／文字（T）／＜請指定標註線位置＞： P3
標註文字 = 71

34-4 弧長標註

標註弧或是聚合線弧線物件的弧長。

1、下拉選單 ：[標註]→[弧]
2、工具列圖示 ：
3、功能區面版：[註解]→[標註]→[弧]
4、命令：DIMARC

命令：_DIMARC
請選取弧線或聚合線弧段： P1
局部（Ｐ）／角度（Ａ）／文字（T）／＜弧長註線位置＞： P2
標註文字 = 2.6707

34-5 轉折標註

以轉折線方式標註弧或是圓的半徑。

1、下拉選單 ：[標註]→[轉折]
2、工具列圖示 ：
3、功能區面版：[註解]→[標註]→[轉折]
4、命令 ： DIMJOGGED

命令：_dimjogged
請選取弧線或圓： P1
請指定覆疊中心點位置： P2
標註文字 = 1.8861
角度（A）／多行文字（Ｍ）／文字（T）／＜標註線位置＞： P3
請指定轉折位置： P4

34-6 快速標註

選取要標註的物件後，可以快速建立基線式或是連續式標註。

1、下拉選單：[標註]→[快速標註]
2、工具列圖示 ：
3、功能區面版：[註解]→[標註]→[快速標註]
4、命令 ：QDIM

命令： _QDIM
請選取要標註的幾何圖形： P1
設定中的物件：1
請選取要標註的幾何圖形：（Enter）
請指定標註線位置，或
［連續（C）／錯開（S）／基準線（B）／座標（O）／半徑（R）／直徑（D）／基準點（P）／編輯（E）／設定（T）： P2

34-7 中心點標記

使用半徑或是直徑標註時，會自動加上中心點標記，但是，如果只想標記物件中心點時，可以單獨使用中心點標記（DIMCENTER）命令。
在標註型式中可以定義中心標記符號樣式。
1、下拉選單 ：[標註]→[中心點標記]
2、工具列圖示：
3、功能區面版：[註解]→[標註]→[中心點標記]
4、 命令：DIMCENTER

命令： _DIMCENTER
請選取弧線或圓： P1

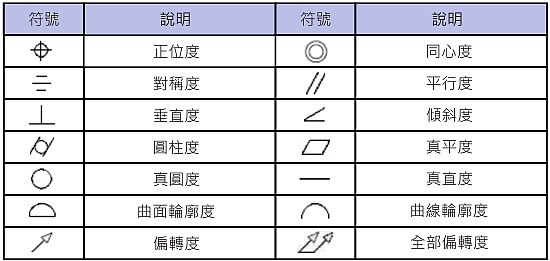

34-8 公差

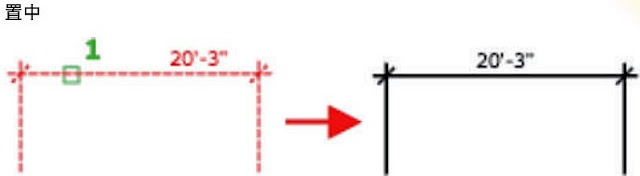

34-9 標註文字

34-10 編輯標註文字

34-11 引線標註
